富士康主板不通电改电路秒杀一例

型号：富士康G45M

故障：不通电

昨天去迅维电脑维修培训基地转了一下，回到店里。看到客户丢下的一台主机，说是不通电给看下，最好明早要拿机器。开始拆板子，测试下故障正如客户所说的不触发，目测型号富士康G45M, 撇了一眼发现是G45北桥+ICH10架构还有个该死的专用芯片，有经验的。我想大概也知道个什么事了吧。

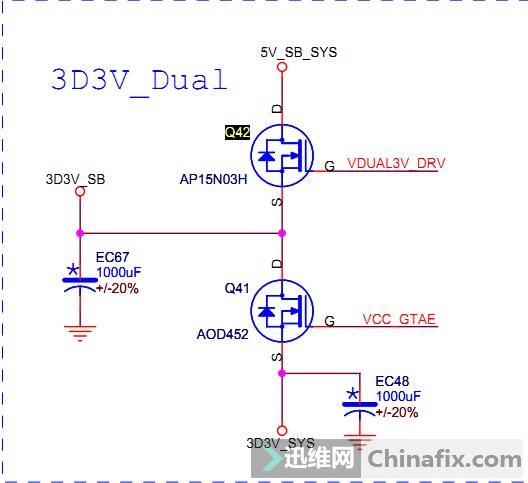

上电测试，无3VSB，网卡发烫，拆掉后故障依旧，最讨厌跳楼工厂的专用芯片设计了，上论坛发现有图纸，打开图纸果然不出我所料，3VSB是由专用芯片控制Q42 MOS管产生的

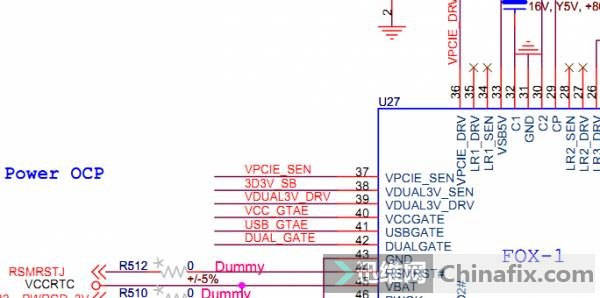

测量Q42 D极有5V，G级无电压，受控于富士康专用芯片39脚，把专用芯片的外围看了一遍，没发现问题，芯片坏了？换个芯片吧，翻遍料盒也没找到，致电同行吗？那么晚了，发芯片？时间成本伤不起，据说15元一个。怎么办，再往下看看吧。

Q42是产生待机供电3VSB的管子，以前遇到这种问题我都是直接短接下管子，也就是把5VSB接到3VSB上去测试，怎么了？不敢？我告诉你，短时间测试是没任何问题的，这是实践得来的结果。维修，要敢想，还要敢做，做完，还要想。

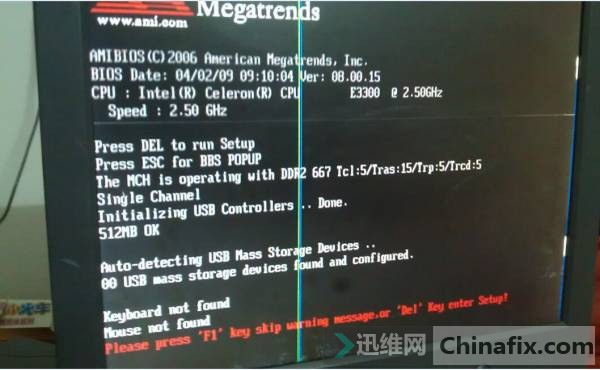

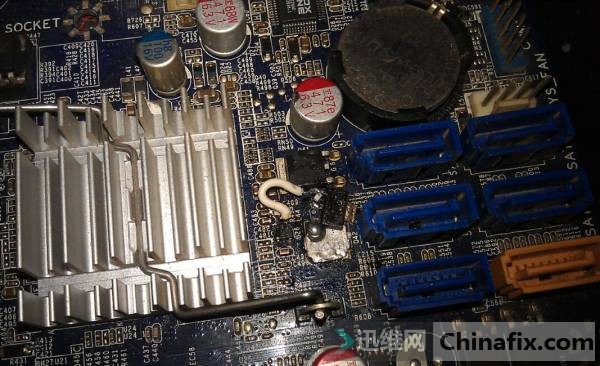

我用镊子短接了Q42的D S极，待机灯亮起，可以触发并且跑码到内存，好了，问题不大，看来芯片并没有全坏，剩下的就简单了，我就给它造个3VSB，那就用最简单的1117吧。于是就有了下图：
