迅维学员之修笔记本第一帖

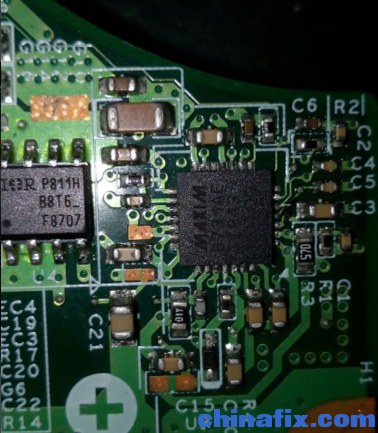

今天是在迅维电脑维修培训基地第一次修笔记本板，总而言之，言而总之还是有点小激动的。拿到板子后，先大概看了下外观，无明显维修痕迹。然后测短路，打值各大电感和公共点，都正常。OK，加电，电流0.02A。测待机电压3.3V和5V，没有。查EC待机条件，ACAV_IN没有开启。测量公共点，18.6V。说明没开启大电流公共点，测充电芯片（MAX8731）

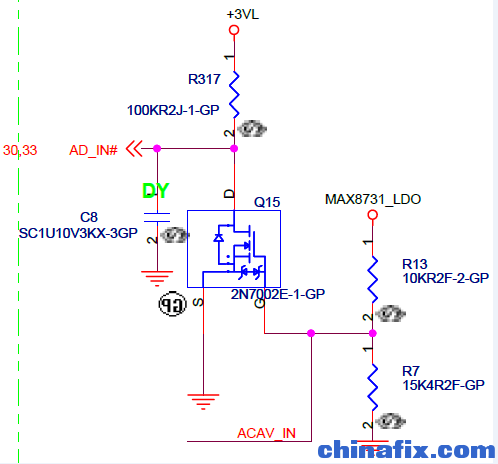

DCIN:19V 正常， ACIN：2.19V正常， LDO:5.36V 正常， VCC：5.35V 正常 REF:4.08V 正常 ACOK:0V 不正常 条件全都满足，但是没有输出，要么芯片本身坏，要么ACOK脚短路或掉件。查电路图，得知ACOK发出的ACAV_IN是由MAX8731_LDO经电阻R13和R7分压得到。

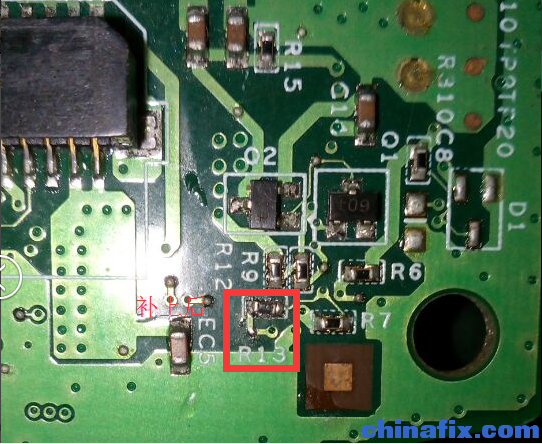

在笔记本维修培训论坛找到点位图，查点位图，发现R13掉件。

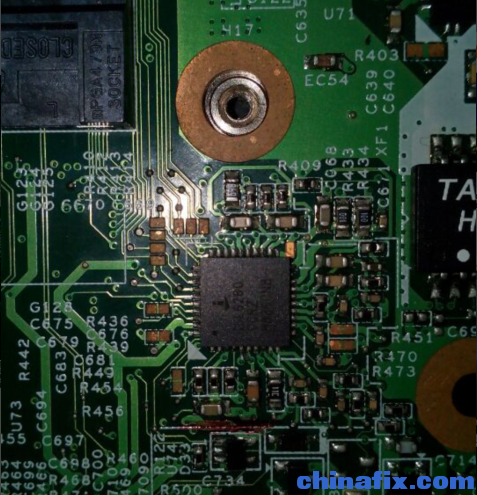

装上R13后继续加电（板子因没有COMS电池，所以会自动上电），测内存供电：1.8V 正常， 总线供电：1.08V 正常， 独显供电：0.9V 正常, CPU供电：0V 不正常。查CPU供电芯片（ISL6260C）。

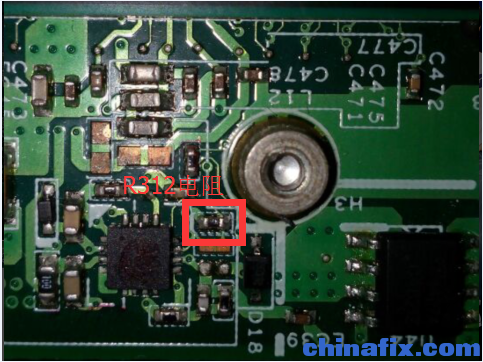

VDD和VIN都有待机供电，但是VR_ON没有开启。继续查图，CPU供电芯片开启条件是待机芯片、内存供电芯片、总线供电的ALL_PWRGD相与后产生，再由+3VS经过R312电阻上拉产生。 实测待机，内存，总线供电都正常，说明PG信号已正常发出。开始测R312电阻两端的电压：0.72V 不正常。

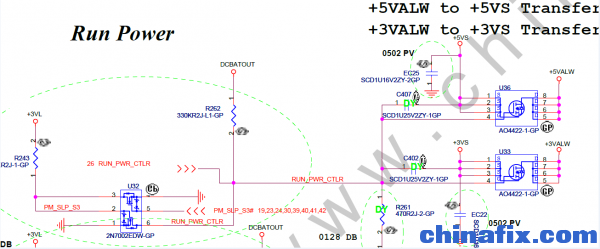

继续往上查。+3VS是+3VALW经U33场管转换得到的。

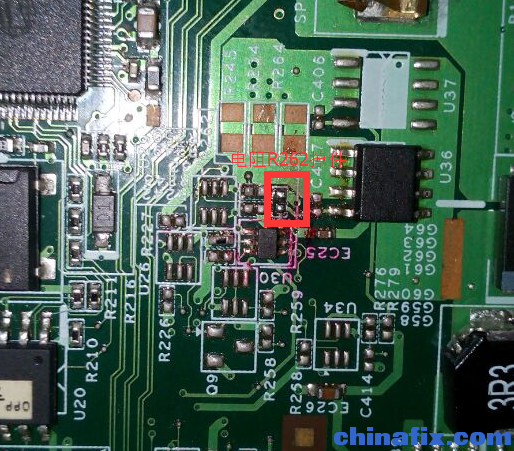

测U33的G极，没有电压。U33G极电压是DCBATOUT经电阻R262上拉，U32控制得到。测U32,正常，查点位图，发现电阻R262掉件。
换上电阻，OK，开机。
