利用示波器小修ACER 4752无待机一例

机型：ACER 4752

板号：纬创JE40
故障现象：待机0.052，不触发
维修过程：
首先从电流上看，貌似有微短路，迅速拆机，测各个供电对地值都算正常。

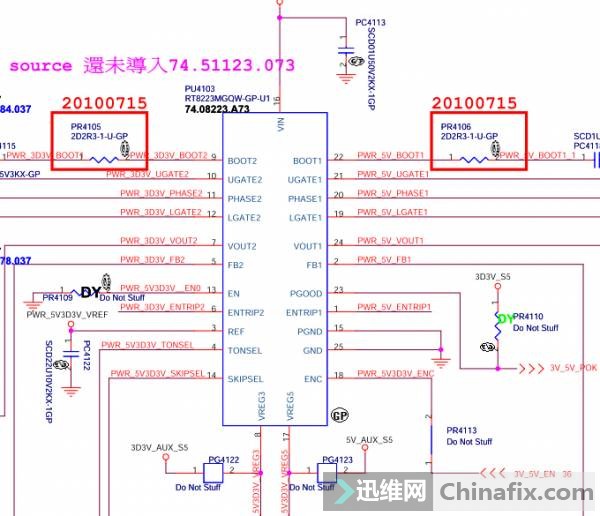

插上可调电源，待机电流还是0.052，手摸全板，发现待机芯片RT8223M发烫，再测3V\5V电感，测得没电压。

难道待机芯片挂了？很多人遇到这事，肯定先换芯片再说，因为芯片发烫。
如果真那么做，那就大错特错了，因为芯片发烫的原因有很多：
例如：1、线性短路或微短时候会发烫；
2、过压保护时也会发烫，
3、负载短路时也会发烫，
4、芯片本身坏了也会发烫
5...............太多原因了
那接下来我该怎么做呢？操起示波器，开始单次抓波，看看芯片有没有瞬间工作过，

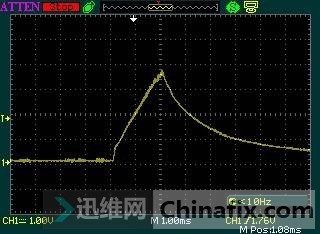

首先抓3V_S5电感后端的波，发现电压出来一瞬间就掉下去了，如下：

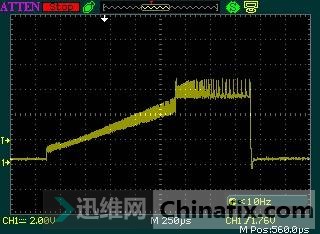

再抓5V_S5电感后端的波形，发现5V电压纹波很大，持续了750uS以后就掉下去了，如下图：

从以上两个波形来看，基本上可以看出问题所在了，5V电感后端不但纹波很大，而且最高峰值达到了6V多，很明显芯片本身已经工作过了，只是因为5V供电不正常引起的保护输出。

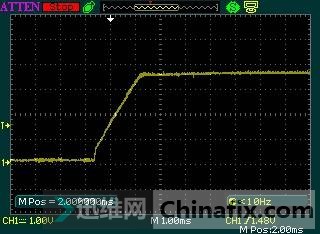

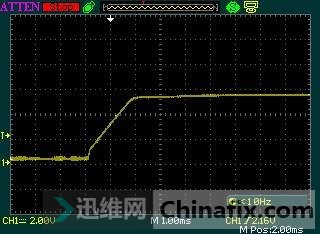

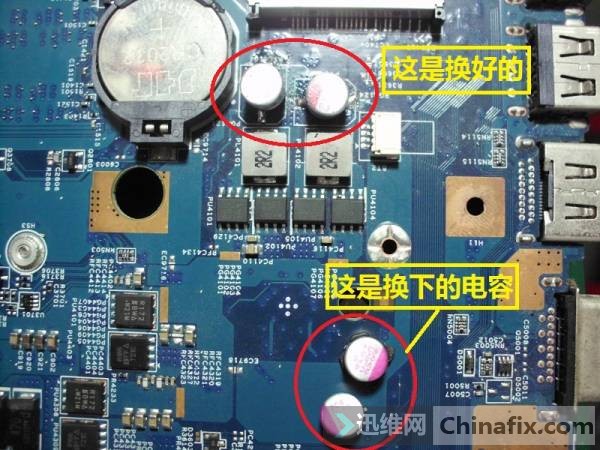

造成这种故障的原因，毫无疑问是电感后端滤波电容容值失效引起的，直接更换电容，为了安全起见，我把3V\5V电感后端的两个电容全换了：
$我把3V\\5V电感后端的两个电容全换了$
