本文由迅维培训实地学员原创，迅维论坛ID：奔向未来

原文链接：http://www.chinafix.com/thread-541377-1-1.html

拿到板先测各电压电感对地值3V 5V 1.8V等阻值都正常没有发现阻值低或是对地短路。

接上可调电源待机0.03V,待机电流看起还蛮正常的,于是测量3V5V待机是否正常,

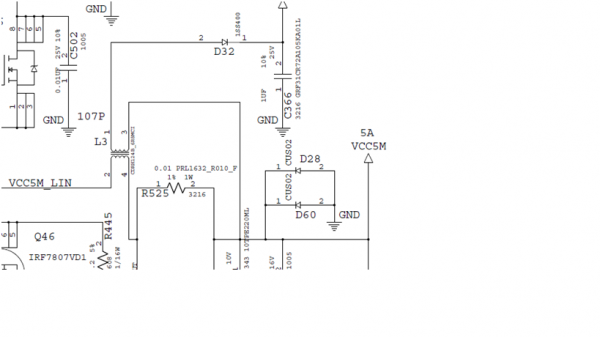

测电感L3电压为5.16V看来电压是正常的,

在测3.3V电感L4电压只有2.63V这不正常呀少了0.7V.
查下隔保那边看是不是MOS没有完全导通电流太小而把3.3V拉低的.

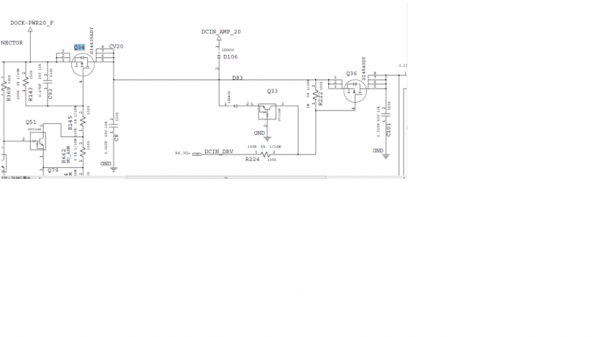

实测Q34的D极18.95V S极也是18.95V Q36的S极为18.95V D极为18.95V 看来是完美导通的,隔保看来是没问题的.那就看是不是后极把他拉低了. VCC3M要去到这么多地方,要是有一个地方出现问题都有可能把他拉低.

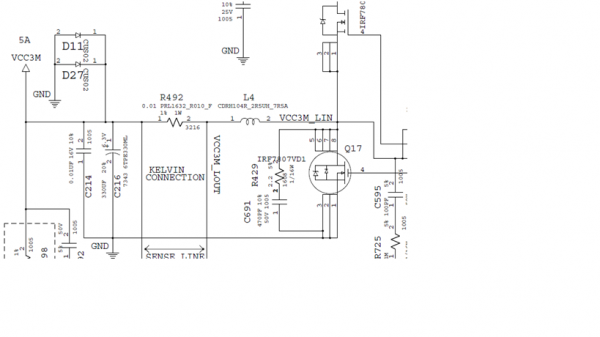

VCC3M要去到这么多地方,要是有一个地方出现问题都有可能把他拉低.

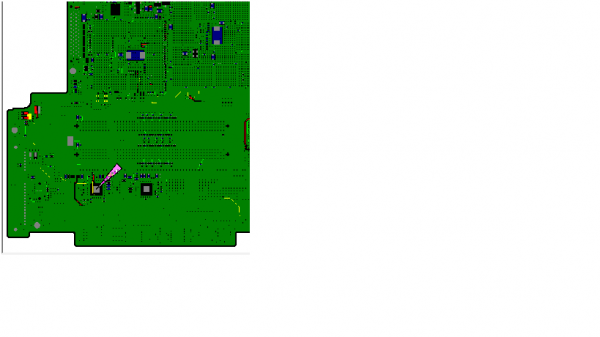

先从待机芯片开始查.在点位图上找到它的位置MAX1901

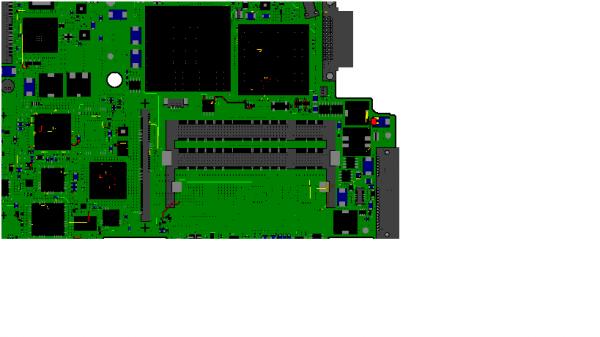

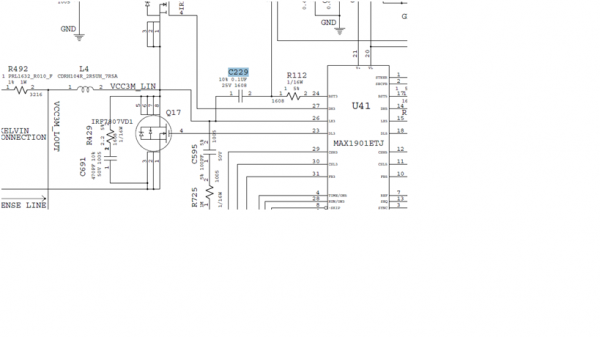

在板上找到了MAX1901仔细一看,高兴了.边上掉件了C229.于是打开图纸找到C229

原来是3.3V自举升压电容.到这算是找到问题了.自举升压少了电容当然就起不到升压的作用了,那么就会引响到上管的导通,上管断断续续导通,那么电流不足带不起负载从而拉低了3.3V待机电压.

那么在料板上找了个一样的电容换上OK,上电触发了,电流到1点0几伏然后在跳到1.37V就上不去了.那么很明显是显卡问题了。

这板原先的问题是有待机不触发,那么现在能触发上电到1.37V也算是修好了一个问题了。
